Godzina 6 rano, trzeci dzień bez prądu z sieci. W schronie świeci jedna żarówka LED zasilana z akumulatora, filtrowentylacja pracuje cicho na trybie podstawowym, a w baniaku zostało jeszcze 40 litrów wody. To nie scenariusz z filmu katastroficznego – to codzienność inwestora, który zadał sobie pytanie: co się stanie, jeśli trzeba będzie zostać tu dłużej niż kilka godzin. Odpowiedź decyduje o tym, czy pomieszczenie pod domem jest realnym schronem, czy tylko dobrze ocieploną piwnicą z grubszymi ścianami. Zanim ruszy budowa schronu, trzeba rozstrzygnąć cztery kwestie: skąd weźmie się prąd, skąd woda, gdzie pójdą ścieki i jak utrzymać łączność ze światem zewnętrznym. Każda z nich wymaga przejść instalacyjnych zaplanowanych w konstrukcji żelbetowej, nie dospawanych później, bo w grubej płycie żelbetowej nie da się już niczego poprawić bez ryzyka dla szczelności i nośności ścian.
Pomieszczenie bez prądu i wody jest tylko piwnicą
Wielu inwestorów traktuje schron przydomowy jako wzmocnioną piwnicę – grube ściany, stalowe drzwi, trochę zapasów na półce. To błąd, który ujawnia się dopiero wtedy, gdy trzeba spędzić w środku dłużej niż kilka godzin. Bez niezależnego zasilania, zapasu wody i sprawnej wentylacji pomieszczenie staje się niebezpieczne szybciej niż jakiekolwiek zagrożenie z zewnątrz – brak tlenu, wilgoć, brak możliwości przygotowania posiłku czy higieny eliminują jego użyteczność w ciągu kilkunastu godzin, niezależnie od grubości ścian.
Dlatego Budowa schronu zaczyna się nie od grubości ściany, tylko od projektu instalacyjnego: gdzie staną akumulatory, jak poprowadzony będzie przewód od agregatu, którędy pójdzie rura wodociągowa i kanalizacyjna, gdzie wyjdzie antena. Te decyzje muszą zapaść przed wylaniem fundamentu, bo w żelbecie o grubości 25-40 cm nie da się później dowiercić otworu bez osłabienia konstrukcji. Dobry projekt schronu przydomowego to w sześćdziesięciu procentach projekt instalacyjny, a dopiero potem konstrukcja nośna – kolejność, która decyduje o realnej użyteczności schronu żelbetowego przez lata.
Zasilanie awaryjne: akumulatory, agregat, odprowadzenie spalin
Podstawowy wariant zasilania to bank akumulatorów ładowany z sieci lub paneli fotowoltaicznych, wystarczający na 24-48 godzin pracy oświetlenia LED, filtrowentylacji i podstawowej łączności. To rozwiązanie ciche i bezobsługowe, ale ograniczone pojemnością – przy dłuższym pobycie potrzebny jest agregat prądotwórczy, spalinowy lub na LPG, umieszczony najczęściej w osobnej, wentylowanej komorze przy wejściu do schronu, oddzielonej od części mieszkalnej.
Największym błędem projektowym jest traktowanie odprowadzenia spalin jako dodatku. Agregat generuje tlenek węgla, więc jego komora musi mieć niezależny kanał wylotowy, fizycznie odseparowany od wlotu powietrza do części mieszkalnej schronu. W praktyce oznacza to dwa odrębne przejścia przez żelbet – jedno dla zasysu powietrza do spalania, drugie dla spalin, oba z klapami przeciwwybuchowymi i osłoną przed zalaniem. Przy okazji trzeba zaplanować miejsce na paliwo: kanister z benzyną czy butla LPG w zamkniętym pomieszczeniu podziemnym wymagają osobnej wentylacji grawitacyjnej, niezależnej od reszty instalacji. Pomijanie tego etapu kończy się tym, że agregat teoretycznie jest, ale nie można go bezpiecznie uruchomić bez ryzyka zatrucia.
Zapas wody i gospodarka ściekowa w zamkniętym pomieszczeniu

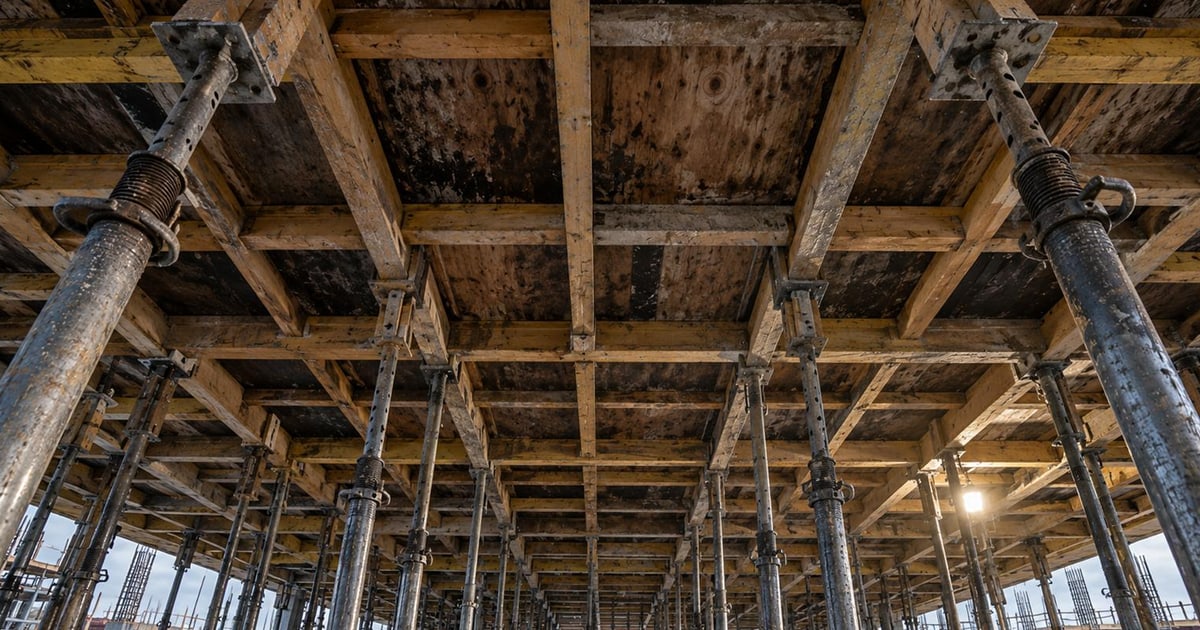

Zbiornik na wodę pitną to element, który najczęściej wymusza korektę projektu konstrukcyjnego – 500-1000 litrów wody to kilkaset kilogramów obciążenia, które musi być uwzględnione w płycie fundamentowej, nie dostawione później w kącie pomieszczenia. Zbiornik żelbetowy, wylewany na miejscu, daje większą pojemność niż gotowe zbiorniki plastikowe i lepiej znosi długotrwałe użytkowanie, ale wymaga precyzyjnego szalowania – przy takich detalach sprawdza się wynajem szalunków dopasowanych do nietypowej geometrii komory, zamiast budowy jednorazowego deskowania na budowie.
Druga strona bilansu to ścieki. W schronie bez możliwości grawitacyjnego odprowadzenia do kanalizacji jedynym rozwiązaniem jest zbiornik bezodpływowy lub przepompownia z pompą zasilaną z tego samego obwodu awaryjnego co reszta instalacji. Pojemność zbiornika trzeba dobrać pod realny czas planowanego pobytu, nie pod minimum przepisowe – dla czterech osób na siedemdziesiąt dwie godziny to zwykle kilkaset litrów więcej niż standardowe rozwiązania katalogowe. Rura spustowa i odpowietrzenie zbiornika to kolejne przejścia przez żelbet, które muszą być naniesione na rysunek konstrukcyjny przed zbrojeniem, bo każdy niezaplanowany otwór w ścianie nośnej grubości kilkudziesięciu centymetrów to osłabienie, którego nie da się tanio naprawić.
Łączność i antena – przejścia przez żelbet zaplanowane z wyprzedzeniem
Schron odcięty od sieci komórkowej jest bezużyteczny informacyjnie, nawet jeśli ma zapas wody na tydzień. Sygnał GSM przez żelbet o grubości 30 cm i więcej tłumi się na tyle mocno, że telefon w środku zwykle nie łapie zasięgu – rozwiązaniem jest antena zewnętrzna na dachu lub przy wejściu, połączona kablem koncentrycznym przez dedykowane przejście w ścianie, z repeaterem lub routerem LTE wewnątrz. To samo dotyczy radia krótkofalowego, jeśli inwestor planuje łączność niezależną od infrastruktury operatorów.
W BAT-BUD Płock każde takie przejście instalacyjne projektujemy razem z konstruktorem na etapie zbrojenia, nie po odbiorze technicznym. Oznacza to osadzenie rur osłonowych o odpowiedniej średnicy w dokładnie wyznaczonych punktach, z uszczelnieniem przeciwwilgociowym i zapasem na przyszłą rozbudowę instalacji. Praktyka pokazuje, że inwestorzy dokładają kolejne kable – do kamer, czujników, dodatkowej anteny – rok czy dwa po odbiorze, dlatego jedno dodatkowe przejście technologiczne w zapasie kosztuje grosze na etapie szalowania, a później wymaga kucia żelbetu i ryzyka naruszenia zbrojenia.
Co musi powstać w konstrukcji, zanim wjedzie betonowóz

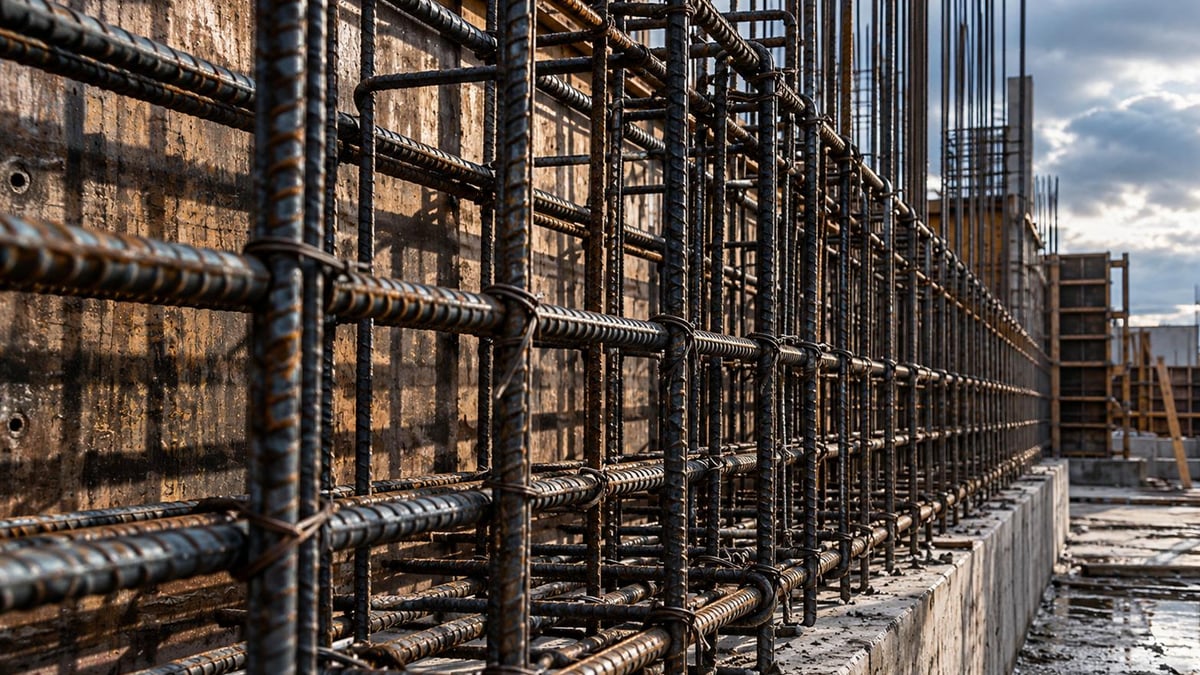

Zanim ruszy betonowanie, na budowie musi być komplet: projekt konstrukcyjny z naniesionymi przejściami instalacyjnymi, rury osłonowe i peszle osadzone w zbrojeniu, szalunki dopasowane do geometrii komór technicznych oraz zaznaczone miejsca na kotwy pod zbiorniki i agregat. Pominięcie któregokolwiek z tych elementów oznacza, że po związaniu betonu nie da się już nic poprawić bez kucia konstrukcji nośnej, co w żelbecie o takiej grubości jest kosztowne i ryzykowne dla szczelności całego schronu.
Na tym etapie liczy się doświadczenie wykonawcy w robotach żelbetowych, nie tylko w budownictwie ogólnym. Firma żelbetowa, która na co dzień realizuje konstrukcje żelbetowe dla obiektów przemysłowych i domów na trudnych działkach, wie, gdzie zbrojenie można pogrubić wokół otworu, a gdzie wymaga to dodatkowych prętów rozproszonych. To różnica między schronem, który po dziesięciu latach nadal jest szczelny, a takim, w którym pojawiają się rysy wokół nieprawidłowo wzmocnionych przejść instalacyjnych. Koszt tego etapu wpływa bezpośrednio na pytanie, ile wynosi budowa schronu cena – dobrze zaplanowane przejścia instalacyjne są tańsze niż naprawy po fakcie.
Zakres instalacyjny, który obejmujemy jako generalny wykonawca
Jako wykonawca żelbetu i generalny wykonawca schronów przydomowych w Płocku i regionie Mazowsza koordynujemy pracę branż: konstruktora, elektryka, instalatora wod-kan i specjalisty od wentylacji, tak by wszystkie przejścia trafiły na jeden wspólny rysunek zbrojeniowy. Dzięki temu inwestor nie musi samodzielnie uzgadniać kolizji między rurą kanalizacyjną a prętem zbrojeniowym – robimy to przed wylaniem, a nie po odkryciu problemu na budowie. Schrony przydomowe Płock i okolice realizujemy od ponad dwudziestu lat, co pozwala przewidzieć większość problemów jeszcze na etapie rysunku.
Zakres, który realizujemy, obejmuje konstrukcję żelbetową schronu wraz z komorami technicznymi, osadzenie przejść instalacyjnych pod zasilanie, wodę, ścieki i łączność, a także doradztwo przy doborze zbiornika na wodę, miejsca na agregat i trasy kabla antenowego. Roboty żelbetowe prowadzimy własnym sprzętem i własną ekipą, w tym szalunki stropowe i ścienne, które w razie potrzeby oferujemy także jako szalunki do wynajęcia dla innych wykonawców w regionie. Każdy etap kończy się odbiorem technicznym z dokumentacją, która przyda się przy dalszej rozbudowie instalacji – tak powstaje schron przydomowy, który rzeczywiście działa przez trzy doby bez wsparcia z zewnątrz, a nie tylko wygląda solidnie na rysunku.
Jeśli planujesz budowę schronu i chcesz mieć pewność, że instalacje zostaną przewidziane zanim zaleje je beton, skontaktuj się z nami na etapie projektu, nie wykonawstwa – wtedy każda decyzja jeszcze coś kosztuje, a nie wymaga kucia gotowej konstrukcji.
